大家都知道，氨綸可用分散染料染色、酸性染料染色，但這兩種染料的牢度較差。而且大部分實驗證明了，尼龍用活性染料（染尼龍彈力布）與分散型陽離子染料（染CDP彈力布）對氨綸基本不沾色，這也是不是說明此兩種染料不適合氨綸染色，其實不然，在合適的助劑（氨綸彈性纖維上色劑）做媒介的前提下，尼龍用活性染料是可以上染氨綸的，并且牢度和深度都比較優良。以下我便將自己對氨綸染色的知識一一道來。

▲知識點1：市面上單純的氨綸面料很少，所以氨綸染色較為陌生，純氨綸面料與低彈力面料或者無彈面料貼合使用，可以增加面料的彈力和回復力。并且彈力面料撐開或壓模時，如果氨綸顏色和長絲不一致，就會出現氨綸漏色的問題，這就需要對氨綸染色。

▲知識點2：對于氨綸染淺色，可以在酸性浴條件下用酸性染料或分散染料染色，同樣染料用量條件下，分散染料在氨綸上各項牢度優于酸性染料，但不同分散染料對氨綸的牢度不一樣，一般染料用量小于0.5%時可以用分散染料染色。

▲知識點3：氨綸是高彈力纖維，考慮到高溫條件下長時間染色會導致氨綸失彈，一般在100℃以下染色，而且氨綸不耐堿，再者分散染料和酸性染料適合在酸性條件下染色，一般氨綸在酸性浴條件下染色，pH在5左右比較適合。

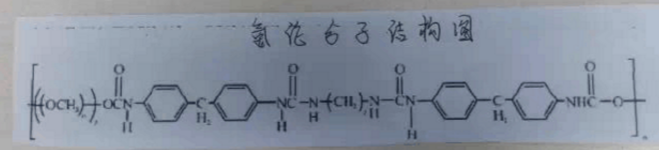

▲知識點4：各種染料以適助劑作為媒介，可以上染氨綸，這一類助劑市面上稱為氨綸上色劑或氨綸著色劑，其主要針對尼龍用活性染料、酸性染料等上染氨綸，一般是兩性離子性質。其作用原理大致如下：在酸性條件下，氨綸內的酰胺鍵等基團電離，帶正電，氨綸上色劑與之發生反應，固色劑固著在氨綸上，由于氨綸上色劑含有氨基正離子，所以染料與氨綸上色劑也可以發生結合。氨綸上色劑像橋梁一樣鏈接氨綸大分子與染料分子。（純屬個人推斷，不可作為標準）

▲知識點5：尼龍活性染料對氨綸染色的規律（氨綸彈性纖維上色劑）： a．氨綸染色后各項牢度的一般規律：水洗>汗漬（酸）>水浸，而且濕摩擦牢度要遠優于干摩擦牢度。

分析其原因：氨綸上色后在濕態條件下染料或氨綸上色劑與染料結合體在外界壓力的長時間作用下會發生遷移，而且是一個緩慢的過程（氨綸是疏水性纖維，水分子不會快速進入纖維內部，染料也不會快速遷移），所以其水洗牢度較好，其次在汗漬酸性條件下，有利于氨綸氨綸上酰胺鍵或氨綸上色劑上氨基電離，可以捕捉遷移的染料或氨綸上色劑與染料結合體，所以酸性汗漬牢度優于中性水浸色牢度。而在摩擦的作用下，干磨會產生熱量，導致氨綸表面的染料發生熱遷移，在濕態條件下則不會發生這種情況。



b．氨綸染色后煮純堿，會使其牢度下降0.5級左右，這是因為在堿性條件下，氨綸上色劑與纖維和染料的結合會被破壞，從而牢度下降。其次氨綸染色后用陽離子固色劑固色，其牢度提升較陰離子固色劑大，陽離子固色劑可以與染料生的水溶性基團（-SO3-）發生反應，封閉水溶性基團，降低染料水溶性，并且固色劑在纖維表面成膜，可以將染料隔絕起來，干摩擦牢度也就相應提高。

C．酸性、分散和尼龍用活性染料染氨綸的日曬牢度要差于染滌綸或尼龍長絲。究其原因主要是因為氨綸的結晶度低，常溫下處于高彈狀態，空氣更容易進入纖維內部，在日光的作用下發生色變，再者氨綸本身在日曬作用下會發生黃變，也是導致日曬牢度低的原因。

▲解決方案：棉彈力布染黑色時，氨綸會露白，一般可通過染浴中加入少量分散或酸性黑，讓其上染氨綸，不過要留意牢度問題。其次對于滌綸彈力和尼龍彈力布染黑色氨綸露色問題，滌綸彈力布染色時可在染浴中加入少量氨綸上色劑，尼龍彈力布染色可直接在染浴中加入氨綸彈性纖維上色劑染色，這樣氨綸露色問題基本可以解決。其他顏色的氨綸露色問題，根據上面類推即可。
