針對雪尼爾面料在穿著和洗滌過程中易起毛起球的問題，需從原料選擇、工藝優化和后整理技術等多環節綜合解決。以下是系統化的預防和解決方案：

一、起毛起球原因分析

纖維特性：

雪尼爾面料通常含滌綸/棉/粘膠等混紡，滌綸強度高，起毛后難脫落；棉/粘膠短纖維易起毛。雪尼爾紗線表面蓬松的絨毛結構（羽紗纏繞芯線）更易摩擦纏結成球。

外力作用：

穿著摩擦（與粗糙物體接觸）、機洗時滾筒高速翻滾、烘干等加劇纖維游離。

二、預防措施（生產端）

1. 原料優化

纖維選擇：

滌綸：優先選用低起球改性滌綸（異形截面、低強度型，如三角形截面滌綸）；

棉/粘膠：選用長絨棉或高支纖維（減少毛羽）；

添加抗靜電纖維（如0.5%-1%導電絲），減少靜電吸附導致的毛羽聚集。

紗線工藝：

紗線加捻度提高（捻系數增加10%-15%），增強纖維抱合力；

雪尼爾紗芯線用高強長絲（如75D滌綸長絲），羽紗用低起球短纖混紡。

2. 織造與染整工藝

織造密度調整：增加面料經緯密（如從60×40根/英寸提升至70×50），減少絨毛暴露；

燒毛處理：采用雙面燒毛（燃氣火口溫度900-1000℃），去除表面浮毛；

生物酶拋光：纖維素酶處理（pH 4.5-5.5，50℃×30min），降解棉/粘膠纖維毛羽。

三、后整理解決方案

1. 抗起毛起球整理劑

推薦類型：

有機硅-聚氨酯復合樹脂（如 ：抗起毛起球劑GRISEX格威賽斯®G-1248）：成膜覆蓋纖維，減少摩擦系數；

納米氧化鋅整理劑（如：抗起毛起球整理劑GRISEX格威賽斯®G-1236）：增強纖維耐磨性，耐洗性達30次以上。

工藝參數：浸軋法，用量20-80g/L，130℃-180℃定型1-2分鐘。

2. 物理機械整理

剪毛工藝：用螺旋刀剪毛機修剪面料表面絨毛（保留0.5-1mm長度），減少纏結風險；

預縮處理：通過汽蒸預縮（溫度110℃×10min），穩定紗線結構，降低洗滌收縮率。

3. 功能性涂層

水性聚氨酯涂層：輕量涂層（10-15g/㎡）覆蓋絨毛根部，固化后形成保護膜；

低溫等離子處理：通過輝光放電改性纖維表面，增強抗起球性且環保。

四、消費者使用與洗滌建議

穿著護理：

避免與粗糙表面（如牛仔布、毛呢外套）長時間摩擦；

穿著前可低溫蒸汽熨燙（120℃），使絨毛定向排列。

洗滌指南：

手洗或機洗時使用洗衣袋，選擇“輕柔模式”；

禁用堿性洗滌劑，推薦pH中性洗衣液（如藍月亮絲毛凈）；

反面晾曬，避免陽光下暴曬導致纖維脆化。

五、案例分析

測試目的：錦綸耐穿抗起球起毛（可以過檢測。在實際穿著中動態摩擦、洗滌方式等產生的起毛起球現象）

測試產品：抗起毛起球劑GRISEX格威賽斯®G-1248

工藝配方：

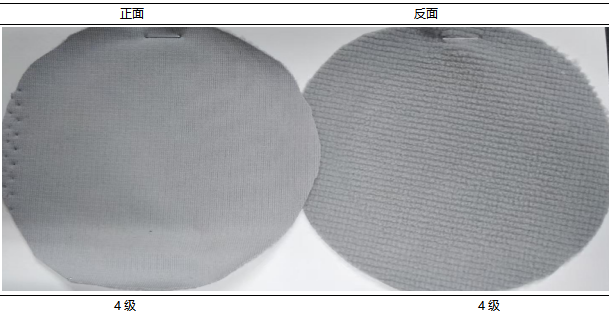

效果檢測：（客來布：根據客自己檢測標準GB/T4802.1 圓軌跡E法）

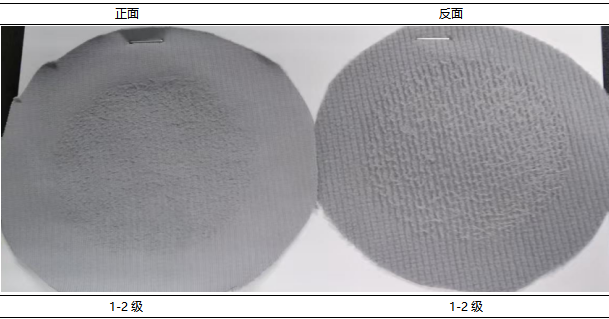

效果檢測：（客來布：檢測標準GB/T4802.1 圓軌跡A法）

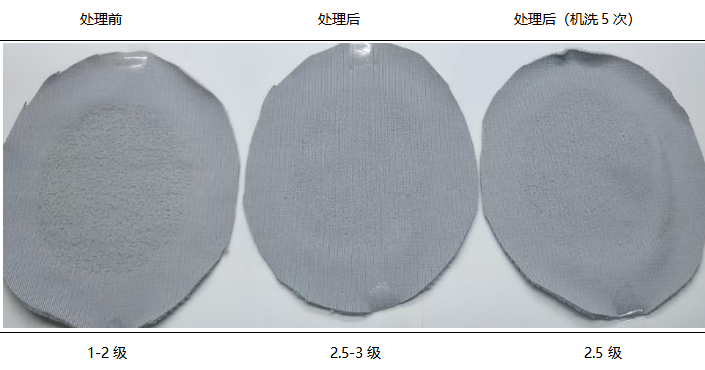

效果檢測：（處理后面料：檢測標準GB/T4802.1 圓軌跡A法）洗滌標準：（GB/T8629-2017 4N程序）

結論：按客戶檢測標準（圓軌跡E法）檢測沒問題、提升難度（圓軌跡A法）面料經處理后抗起毛起球效果提升明顯、抗起毛起球劑GRISEX格威賽斯®G-1248為陰非離子產品、建議洗水工藝、如果定型使用、做與手感劑的相容實驗。
