滌綸在高溫中是如何變化的？

染色加溫的時候，你知道滌綸是如何變化的呢？【印染學習與交流】干貨推薦：滌綸有良好的熱塑性能，在不同的溫度下產生不同的變化。滌綸受熱變化處于非晶型和結晶型高分子化合物受熱變化之間。它在玻璃化溫度以上，只有非晶區內某些分子鏈間作用力小的鏈段才能活動，分子鏈間相互作用力大的分子鏈段仍難運動，結晶區內的分子鏈當然不能運動，所以纖維只表現為比較柔韌，但不一定像高彈態一樣有很好的彈性。

當繼續加熱到230-240℃時，達到滌綸的軟化點，滌綸非晶區的分子鏈運動加劇，分子間相互作用的力都被拆開，此時類似粘流態，而結晶區內的鏈段卻仍未被拆開，所以纖維只發生軟化，而不是熔融，但此時已喪失了纖維的使用價值，所以在印染加工中不允許超越這個溫度。

滌綸的轉移印花就是利用非晶區受熱分子鏈運動來達到的。但是必須嚴格控制溫度，如果超過允許范圍，織物的手感變得粗硬；當滌綸受到258-263℃高溫時，滌綸結晶區內分子鏈段也開始運動，纖維也就熔融了，這個溫度就是滌綸的熔點。

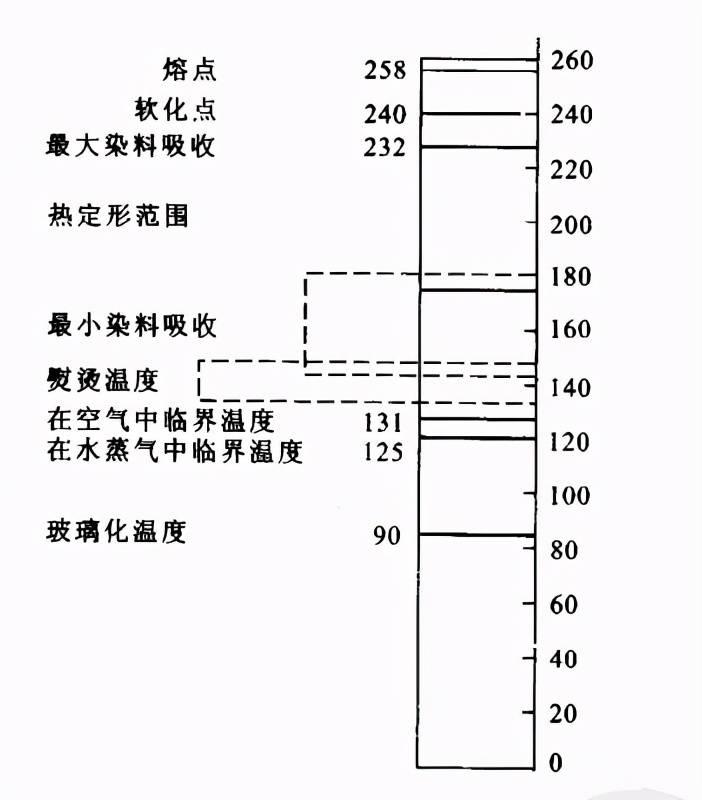

滌綸在熱定型原理

滌綸在熱定型時，由于受到的熱量不同，纖維的微結構改變也不相同。當定形溫度為170—180℃時，滌綸在吸盡法染色中對分散染料的吸收能力很低，當超過180℃時，滌綸對染料的吸收率與溫度增加成正比，這與滌綸的結晶性能有關，因為170—180℃時，滌綸的結晶速度快，由于形成的結晶多，染料上染就較少，而溫度增高，可能引起大分子取向度的降低，所以吸收染料又增加。

滌綸在高溫蒸汽長時間的作用下要發生水解，纖維的強力和染色性能都會下降，但在水和以水為介質的染浴中能夠經受140℃的高溫。
