GB/T 18319- 2001

  物體在紅外線照射下有吸收熱輻射提高溫度的能力， 采用特種化學纖維制成的紡織品或普通紡織品經特種整理后具有更高的吸收紅外熱輻射提高保暖能力的性能。

  國際上對紡織品紅外蓄熱保暖的測試研究了多種方法， 如透射率法、 輻照升溫法、 灰度系數法等。 實際有效作用的紅外線波長在0. 8 μm- 10 μm 之內， 按物理學概念不屬遠紅外波段， 本標準不采用“遠紅外” 這個術語。

  本標準首次發布。

  本標準由國家紡織工業局提出。

  本標準由全國紡織品標準化技術委員會基礎標準分技術委員會歸口。

  本標準起草單位:西北紡織工學院。

  本標準主要起草人:姚穆、 董俠、 孫潤軍。

                                       中 華 人 民 共 和 國 國 家 標 準

             紡 織 品      紅 外 蓄 熱 保 暖 性 的 試 驗 方 法

                                                           G 1 3 /T 1 8 3 1 9 -2 0 0 1

                  Texti les- T esting method for

                 ther mal retention with accumulated by infrared ray

1：范圍

本標準規定了用紅外輻射計測定紡織品紅外反射率和紅外透射率、 計算紅外吸收率， 以及用點溫度計測定輻照升溫速率的方法。

本標準適用于各類紡織品。

2：引用標準

下列標準所包含的條文， 通過在本標準中引用而構成為本標準的條文。本標準出版時， 所示版本均為有效。所有標準都會被修訂.使用本標準的各方應探討使用下列標準最新版本的可能性。

 GB 6529- 1986 紡織品的調濕和 試驗 用標準大氣

3：定義

本標準采用下列定義。

3.1 紅 外 輻 射 infrare d ray

紅外輻射專指波長0.8μm- 10μm 的電磁輻射。

3. 2 紅外反射率ar(%) percentage o f reflectio n infrared ray

平面織物對人射的紅外線在織物平面人射半球方向上反射出的能量占人射能量的百分數。反射方向輸出的能量包括經表層透射人織物后在各層纖維表面上反射出來的能量。

3. 3 紅外透射率at(%) percentage of transmiss ion in frared ray

平面織物對人射的紅外線在織物平面透射半球方向上射出的能量占人射能量的百分數。透射方向輸出的能量包括經織物中各層纖維折射和散射在射出半球方向的所有能雖。

3.4 紅外吸收率aa(%) percentage of abso rbance infrared ray

平面織物對人射紅外線吸收能量占人射能量的百分數。

4：原理

 織物紅外蓄熱保暖性能主要從兩方面測試及評價:紅外吸收率、 紅外輻照升溫速率。 采用以 輻射紅外波段為主的 輻射器及吸收波長主要在0. 8μm- 10μm。波段的紅外輻射檢測傳感器， 分別測試同一試樣在規定標準輻射強度條件下反射半球方向的總能量和透射半球方向的總能量。 計算織物吸收的總能量， 從而求出紅外吸收率。紅外輻射源以規定輻照強度輻照被測織物， 在織物前表面用點溫度測試傳感器或其他方式檢測開始輻照后第2 秒至第 9秒間溫度的升高幅度， 并計算升溫速率。

5：儀器和工具

5.1紅外吸收率測試裝置

5. 1. 1 電紅外輻射源:主波長2. 4 μm， 保證試樣表面輻照強度 650 W/m2

5. 1.2樣品架:透射率測試窗開口面積60 mm X 60 mm， 反射率測試架 ∮118 mm,

5. 1. 3 紅外輻射強度計:檢測波長0. 8 μm- 10 μm， 量程不小于1 kW/m 2 ， 示值誤差不大于1 W/m 2,

5.2紅外輻照升溫速率檢測裝置

5.2. 1電紅外輻射源:主波長2.4 μm， 保證試樣表面輻照強度 650 W/m'

5.2. 2 樣品架。

5.2. 3 點狀溫度傳感器:平均直徑不大于 0. 7 mm， 有金屬箔防紅外輻射的屏蔽， 測試范圍至少0℃一100℃， 使用檔200℃- 500℃， 示值誤差不大于0. 01℃， 響應時間不大于1s(或其他 測溫 裝置)。

5.2.4其他:記時誤差不大于2 ms 的溫度檢測放大器:計算機自動數據采集、 數據處理、 輸出裝置或其他采集顯示裝置。

 所有部件安裝在平穩的架座上， 相關尺寸見附錄A a

6：調濕與試驗用大氣條件

樣品預調濕， 調濕和試驗用環境條件按GB 6529 中規定的二級標準環境條件進行， 環境風速。5 m/s- 0. 7 m/s,室內無明顯熱輻射源。

7：樣品

7.1按紡織產品標準或按有關方面達成的協議抽取樣品。

7.2每份樣品至少 3塊試樣， 每塊不小于 20 cm X 60 cm。若需加測織物反面受輻照結果， 試樣尺寸加倍 。

7.3每塊實驗室試樣剪成 3塊測試試樣， 兩塊 80 mm X 80 mm， 一塊 ∮130 mm， 分別測試透射率、 反射率、 輻照升溫速率。

8 試驗程序

  一般條件下， 只測織物正面受輻照的結果， 有需要時增加對織物反面受輻照的測試， 則按相同程序及方法， 用未受輻照試樣對織物反面進行測試。

8.1紅外吸收率的測試

8. 1.1接通電源， 調節樣品架與紅外輻射源的距離， 檢查并校準樣品架前表面紅外輻照強度、 紅外輻射強度計至樣品架中心的距離及角度， 切斷電源。

8. 1. 2 將調濕后的試樣在平面向前平整張鋪在樣品架的， 將樣品架置于裝置中樣品安裝位置。

8. 1. 3 接通電源后 8 s士2s 間分別測試透射紅外輻射強度 z、 及反射法向偏 25。 處輻射強度 11 .2 5 u

8. 1.4重復 8. 1.1 至8.1.2步驟測另二塊試樣。

8. 2 紅外輻照升溫速率的測試

8. 2. 1 接通電源， 調節樣品架至紅外輻射源的距離， 檢查并校準試樣架前表面處紅外輻照強度。

8. 2.2將調濕后的試樣正面向前夾在樣品架中， 置于測試裝置中樣品架位置。校正測溫傳感器位置。

8. 2.3開啟輻照電源并同時計時， 分別讀取 2 s 和 9s 的溫度值。

8. 2. 4重復 8. 2. 1 至 8. 2. 3 步驟測試另二塊試樣 。

9計算

9. 1 紅外吸收率的計算

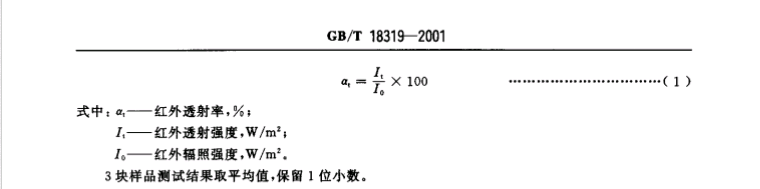

9. 1.1紅外透射率的計算

按式( (1)計算每塊試樣的紅外線射率， 結果保留二位小數。

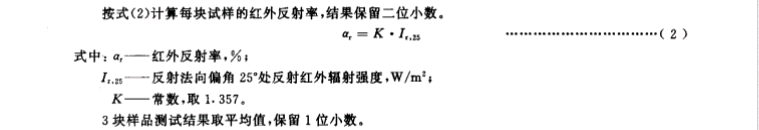

9. 1.2紅外反射率的計算

9. 1. 3 紅外吸收率的計算

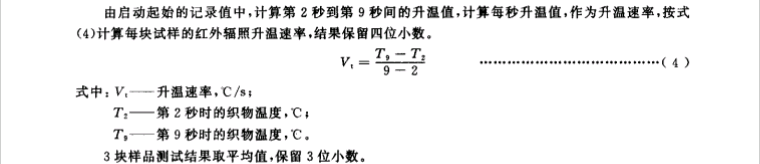

9.2紅外輻照升溫速率的計算

10 試驗報告

 試驗報告應強調試驗按本標準進行。其具體內容應包括:

 a) 樣品來源、 名稱、 編號、 規格;

b) 紅外吸收率:附紅外反射率和紅外透射率， 如需要注明正面或反面的結果; 。

c ) 紅外輻照升溫速率， 如需要注明正面或反面的結果;

d) 試樣數量;

e) 測試儀器型號;

f) 試驗 日 期;

9) 任何偏離本標準的細節都應注明。

 附錄A

(標準的附錄)

側試裝I t 的甚本參數

A 1 紅外透射率側試裝置

Al. 1 紅外透射率測試用樣品架 紅外透射率測試用樣品架材料用厚0. 8 mm鍍鋅鐵板或厚 1 mm鋁板制成， 雙層夾持試樣。 穿透對應窗口尺寸60 mm X 60 mm。鐵板或鋁板應平整， 外尺寸應大于120 mm X 120 mm,

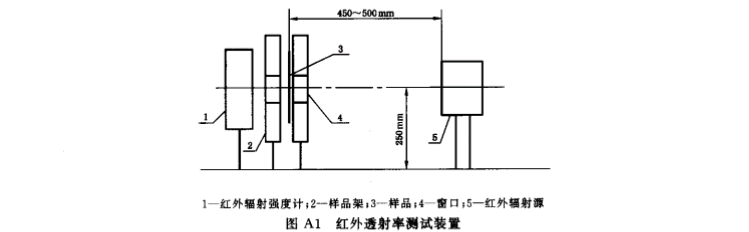

A1. 2 紅外透射率測試裝置各組件的相對位置見圖A l

A2 紅外反射率側試裝2

A2. 1 紅外反射率測試樣品架 紅外反射率測試用樣品架材料用超 mm鍍鋅鐵絲及厚度0. 5 mm 的彈簧鋼板條制成， 彈簧鋼板條寬 6^-10 mm,焊成 $118 mm 的圓圈， 鍍鋅鐵絲圈接成0120 mm 的圓圈， 可以套在彈簧鋼板圈外并能夾緊織物試樣， 鍍鋅鐵絲圈有支架或一吊架。試樣可平整夾人兩圈之間， 正面向前。

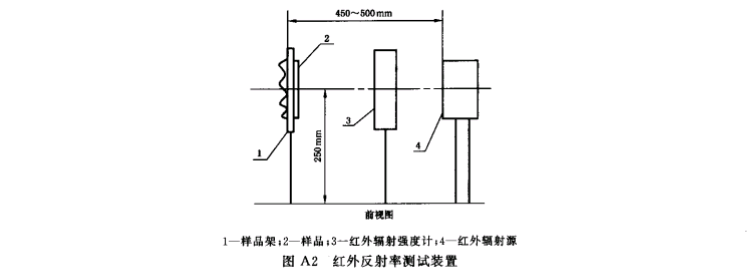

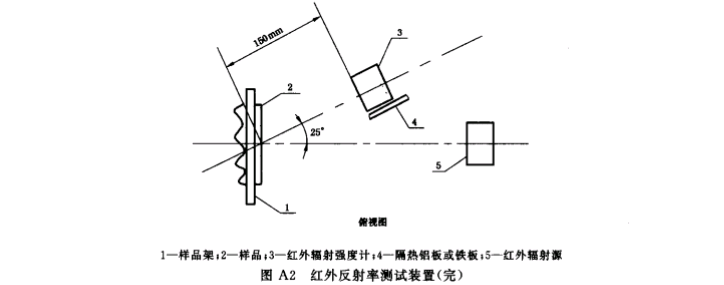

A2. 2 紅外反射率測試裝置各組件的相對位置見圖A 2。樣品左、 右、 后方及上方應有不小于 1. 5 m 的空間 ， 下方應有不小 于 l m 的空間 。

A 3紅外輻照升溫速率測試裝置

A3. 1 采用Al . 1的 樣品 架。

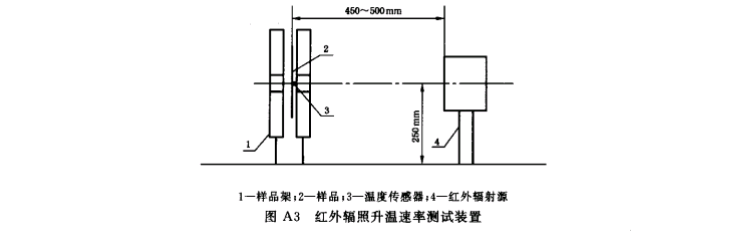

A 3.2紅外輻照升溫速率測試裝置各組件的位置見圖A 3,試樣的左 、 右 、 后 方、 上方應有不少于 1. 5 m 的空間 ， 下方應有不少于 l m 的空間。
