含氟防水劑的防水機理

目前，紡織品的防水劑市場主流產品是C8與C6防水劑，均屬碳氟化合物類防水劑。此類防水劑防水性能的強弱主要取決于其碳鏈的長短（也就是氟化物含量），嵌入到碳鏈上的氟元素越多，碳鏈就越長，碳鏈越長，分子與分子間的穩定性就會加強，穩定性變強了，抵御外界水漬油漬的能力也就增強了。故而8碳的防水劑比6碳的防水劑效果要好。

 C8防水劑與環境的沖突

 C6防水劑替代C8防水劑的趨勢

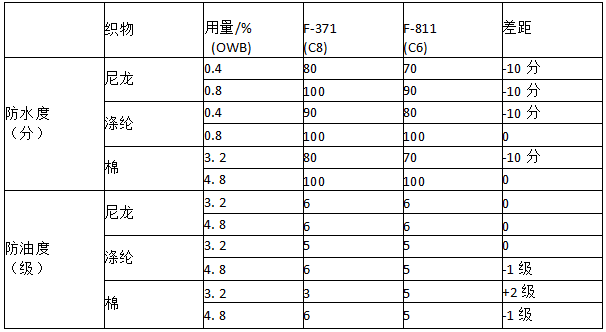

相對于C8防水劑中PFOA和PFOS的嚴重超標，C6防水劑中PFOA、PFOS含量無法被檢測到，遠低于2015最新版OEKO-TEX Standard 100^③的1μg/㎡的檢測極限要求。不會威脅環境與人體安全。C6防水劑在環保要求上遠遠強于C8防水劑，在性能上稍遜，但是也相差不多，性能差距可參考下表：

由上表可知，在同等用量下，C6防水劑F-811的防水防油效果接近C8防水劑F-371，差距不大。C6防水劑完全可以替代C8防水劑。

 C6防水劑推薦

 FUNCTEX（菲克斯）F-811性能測試

噴淋測試（AATCC22-2005）

截取18×18(cm2)的試樣1塊，緊繃于試樣夾持器(金屬彎曲環)上，并以45°放置。使織物的經向順著布面水珠流下的方向，實驗面的中心在噴嘴表面中心下的150 mm處。將250 ml冷水迅速傾入如圖所示的玻璃漏斗中，使水約在25-30 s內淋灑于織物表面。淋灑完畢，取起夾持器，使織物正面向下成水平，然后對著一硬物輕敲兩次。將實驗織物與標準圖片對照，評定拒水級別。（更多測試方法見解決方案）

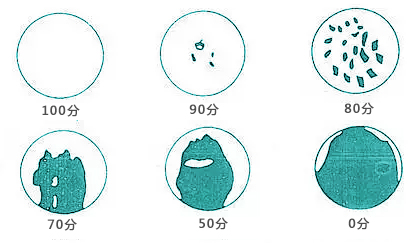

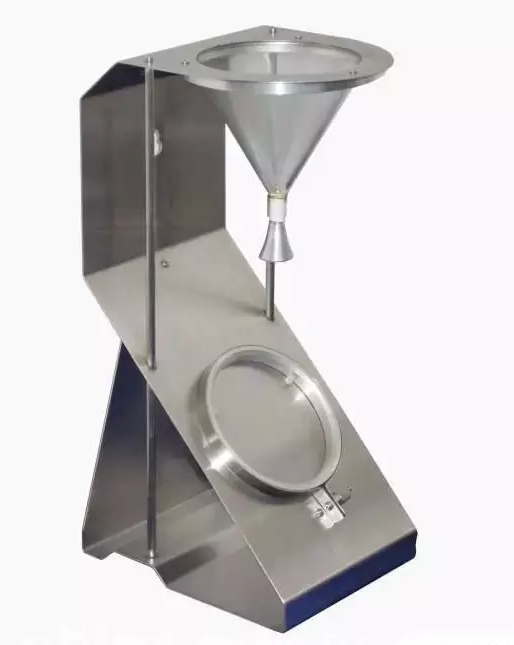

（AATCC噴淋測試儀）                                                      （拒水等級評定標準圖）

 測試過程視頻

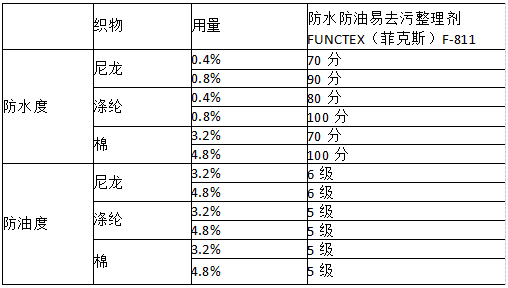

 FUNCTEX（菲克斯）F-811在不同纖維不同用量下防水防油實測數據

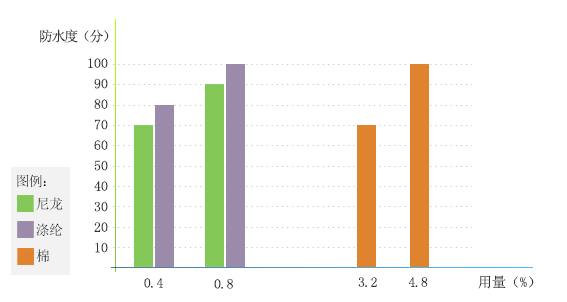

由上圖可知，相同用量下，滌綸的防水效果更好。因棉的特殊結構，用量增大6倍以上的防水性才與滌綸和尼龍防水度相當。

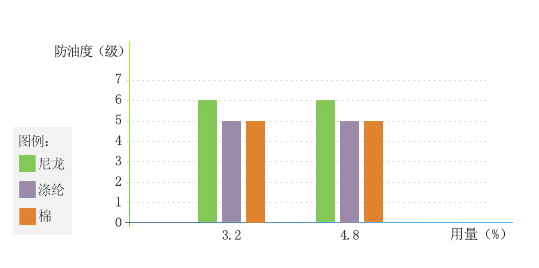

由上圖可知，相同用量下，尼龍的防油性最好，滌綸與棉次之。

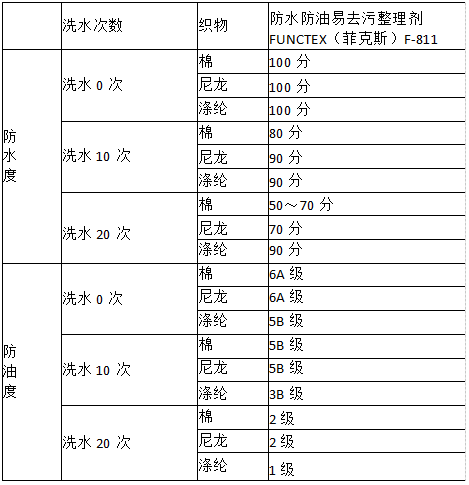

 FUNCTEX（菲克斯）F-811不同洗水次數后的實測數據

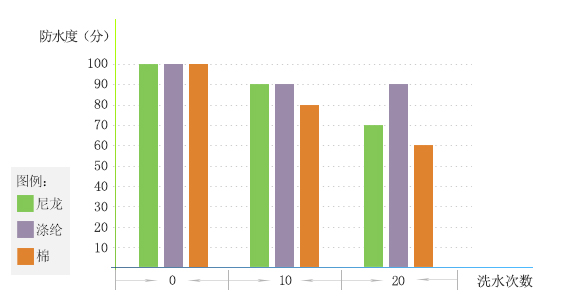

由上圖可知，相同洗水次數后，滌綸的防水持久性更好，尼龍次之，棉稍差。

由上圖可知，相同洗水次數后，尼龍與棉的防油持久性更好，滌綸稍差。

 FUNCTEX（菲克斯）F-811應用工藝

1、浸軋用量：

滌綸織物5-30g/L棉織物20-70g/L T/C織物10-50g/L尼龍織物5-30g/L

二浸二軋（帶液率70％）→烘干→定型（180-190℃×60秒）

2、浸漬用量：

1—5％（o.w.f.）

浸漬（20－30分鐘）→脫水→烘干→定型（180-190℃×60秒）

 FUNCTEX（菲克斯）F-811適用領域

整理后的織物，可以有效防止水、油等液體沾濕。普遍適用以下行業：特種工業服（如航海服等裝備）、個人服飾（如箱包、鞋襪等）、戶外裝備（如雨傘、睡袋、帳篷）、軍用裝備（如防雨罩）等領域的使用需求。

 C6C8防水劑延伸閱讀：

①PFOS：全氟辛烷磺酰基化合物。PFOS的化學分子式為C₈F₁₇SO₂X，結構為：

PFOS是C8防水劑中存在的痕量物質,有優秀的表面防水活性，耐高溫抗氧化。同時具有難降解、生物累積性及多種毒性，具備所有持久性有機污染物的共同特性，其分解半衰期超過41年，在環境中難降解。對人體具有多種毒性危害。

②PFOA：全氟辛酸銨。PFOA的化學式為C₈F₁₅O₂H,結構為：

PFOA也是類似于PFOS的物質，相比PFOS而言，PFOA 的半衰期要短些，毒性要小些，但也會長期殘留人體。

③OEKO-TEX Standard 100：是世界上最具權威、影響最廣的OEKO-TEX國際環保紡織協會制定的標準，是被廣泛使用的紡織品生態標簽。
