什么是二相法的活性印花？

二相法印花，是指印漿中不含堿劑與還原劑，而要通過后續(xù)第二相的軋，化學(xué)品才能起作用。與一相法印花相比，二相法印花具有印花工藝反應(yīng)快速、印花工序簡單、印花布和印花漿的穩(wěn)定性好等優(yōu)點。

二相法印花還可以縮短蒸化機(jī)蒸化時間，節(jié)約蒸汽等能源，同時設(shè)備占地面積小；在印花后，可以將蒸化和水洗工序聯(lián)合在一起進(jìn)行。

二相法印花的關(guān)鍵除工藝因素外，較重要的是專用的蒸化設(shè)備高效蒸化機(jī)（或稱快速蒸化機(jī)）。快速蒸化能夠縮短時間但在軋堿汽蒸時含濕量較高，由于活性染料易水解，在汽蒸時會降低染料的固著率從而影響印花效果，因此探討活性染料二相法印花的影響因素具有較大的實際意義和價值。

下面我們一起進(jìn)入試驗環(huán)節(jié)：

材料與方法

1.1 材料

Mthis烘干汽蒸兩用機(jī)、DHG-9246A型電熱恒溫鼓風(fēng)干燥箱、YKP6080型高精密垂直式平網(wǎng)印花機(jī)、DSISF600型電腦測色儀、BS224S分析天平、電子天平、純棉半漂絲光布；

1.2 染料與藥品

海藻酸鈉糊（自制）、復(fù)配糊料（自制）、活性染料K-2BP、活性染料KN型、活性染料B型、耐堿滲透劑（工業(yè)用），固色劑（染化在線提供）、防染鹽（化學(xué)純）；

1.3 試驗方法

二相法印花工藝：平網(wǎng)印花→烘干（60℃）→施加固色液→蒸化固色→后處理印花色漿處方：染料0.5%、海藻酸鈉糊50%（復(fù)配糊料70%）、蒸餾水49.5%（蒸餾水29.5%）固色液處方：固色劑、糊料70%、蒸餾水

1.4 表觀色深值測定

將已后處理的印花布在DSISF600型電腦測色儀上進(jìn)行K/S值的測定。

結(jié)果與分析

2.1 固色劑用量對色深的影響

活性染料分子結(jié)構(gòu)簡單，色澤鮮艷，色譜較全，成本較低，使用方便，含有磺酸基水溶性基團(tuán)，在水中電離成染料陰離子，對硬水有較高的穩(wěn)定性、擴(kuò)散性，勻染性較好。但是存在固色率低、需高鹽染色和高濃度尿素印花等問題。

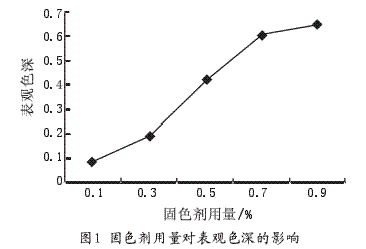

為了探討固色劑用量對染料固色率的影響，在固色時間為60s、蒸化溫度為102℃的條件下，用活性紅K-2BP染料對棉織物進(jìn)行印花，并對印花織物所得色深值進(jìn)行測定，結(jié)果如下圖：

在活性染料固色反應(yīng)中，pH值增高，纖維素電離程度增加，纖維素羥基離解的數(shù)量增多，纖維帶負(fù)電荷也多，對染料陰離子的斥力增加，因而使陰離子染料的親和力（或直接性）降低。當(dāng)pH值約大于10.5后直接性急劇下降，與此同時，染料水解反應(yīng)速率隨pH值的升高迅速增加，固色液的堿性越強并不利于染料的固色。

從上圖可以看出，隨著固色劑用量的增加表觀色深值越大，當(dāng)固色劑用量超過0.7%后，增加用量表觀色深值增加不大，從實際應(yīng)用考慮，固色劑用量并不是越大越好。

2.2 復(fù)配印花糊料對表觀色深的影響

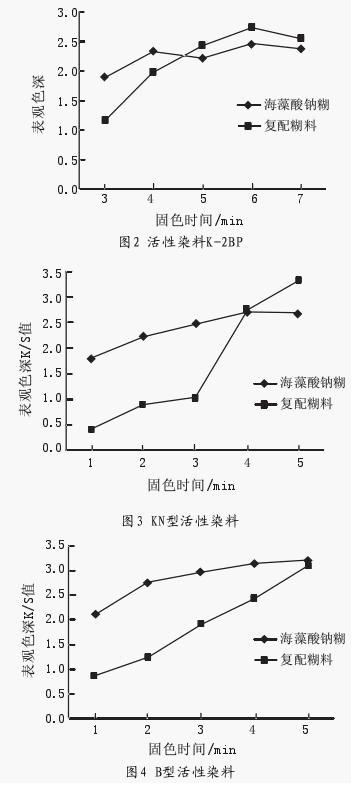

印花色漿的印花性能很大程度上取決于原糊的性質(zhì)。活性染料直接印花一般用海藻酸鈉糊，但單一糊料難以滿足印花中的多種要求。在實際應(yīng)用中，有時為了獲得滿意的結(jié)果，使用兩種或兩種以上的糊料，取長補短拼混制糊。為了研究復(fù)配印花糊料對表觀色深的影響，采用三種不同類型的活性染料，分別為活性艷紅K-2BP，KN型活性染料，B型活性染料，各分別用海藻酸鈉糊，復(fù)配糊料進(jìn)行二相法印花（固色劑0.7g，滲透劑OK0.2g，蒸化溫度102℃），然后分別測定其K/S值，結(jié)果見下圖：

比較以上三個圖中復(fù)配糊料印花與海藻酸鈉糊印花K/S值，圖2中，活性艷紅K-2BP印花，3～4.5min海藻酸鈉糊印花K/S值高于復(fù)配糊料，4.5min后復(fù)配糊料印花K/S值則高于前者。圖3中，KN型活性染料印花，1～3min復(fù)配糊料印花K/S值比海藻酸鈉糊低1.5左右，3min后復(fù)配糊料印花K/S值顯著增加，4min與海藻酸鈉糊印花獲得相同的表觀色深，且其K/S值繼續(xù)增加。圖4中，B型活性染料印花，1min時復(fù)配糊料印花K/S值還不到1，與海藻酸鈉糊相差較大。隨著時間增加，其K/S在5min增加到3，達(dá)到與海藻酸鈉糊印花相同的表觀色深。且由前兩個圖的曲線趨勢可推測，5min后復(fù)配糊料印花表觀色深將高于海藻酸鈉糊。

綜上所述，海藻酸鈉糊印花在較低的固色時間內(nèi)就可獲得較高的K/S值。這是因為海藻酸鈉糊分子中每個六元環(huán)具有羧基陰離子，與染料陰離子之間存在靜電斥力，有利于染料陰離子上染纖維，給色量較高。海藻酸鈉糊印花K/S值隨蒸化時間增加而逐漸增加，一定時間后K/S值趨于不變，總體上K/S值提高并不顯著。較短的固色時間，復(fù)配糊料印花所得K/S值較低，活性較高的KN型染料印花K/S值最低。相同的蒸化時間下，海藻酸鈉糊印花所得K/S值比復(fù)配糊料高。隨著蒸化時間增加，復(fù)配糊料印花K/S值有較大幅度的增加，且其增加的幅度隨染料類型的變化而變化。這可能是因為復(fù)配糊料有優(yōu)良的吸濕性，隨著蒸化時間增加，染料更多地溶解，向纖維滲透，從而使得印花K/S值顯著增加。

過熱蒸汽條件下固色時間對表觀色深的影響：

在活性染料二相法印花過程中，織物施加固色液后要立即進(jìn)行蒸化，蒸化時間要適當(dāng)。時間過長，對絕大部分染料而言，給色量和色光鮮艷度不會上升反而有所下降；時間太短，固色率較低，固色效果不好。

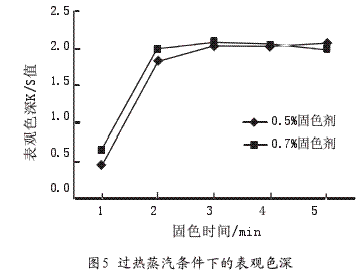

為了獲知在過熱蒸汽下，固色的適宜時間，在施加不同量的固色劑的條件下，固色不同的時間后，分別測出其K/S值，作出圖5。

從圖5看出，當(dāng)施加0.5%的固色劑時，在固色時間低于2min時，表觀色深即K/S值逐漸增加，增加的趨勢顯著；在固色時間為2min時，K/S值達(dá)到了一個最大值；在固色時間高于2min后，K/S值不但幾乎沒有增加反而有所下降，但是整體趨于一個平衡值。當(dāng)施加0.7%的固色劑時，在固色時間低于2min時，K/S值逐漸增大，增加的趨勢顯著；在固色時間為2min時，K/S值為一個轉(zhuǎn)折值，但是沒有達(dá)到最大；在固色時間高于2min時，K/S值依然在增加，但是增加的趨勢越來越小。

因此可知固色劑用量的多少對固色時間的選擇沒有影響，同時也可知在活性染料二相法印花中，在過熱蒸汽條件下，適宜的固色時間是2min。

總結(jié)

（1）隨著固色劑用量的增加表觀色深值越大，當(dāng)固色劑用量超過一定值后，即使增加固色劑的用量，印花織物表觀色深值增加不大，所以從實際應(yīng)用考慮，固色劑用量并不是越大越好。

（2）相同的蒸化時間下，海藻酸鈉糊印花所得K/S值比復(fù)配糊料高。隨著蒸化時間增加，復(fù)配糊料印花K/S值有較大幅度的增加，且其增加的幅度隨染料類型的變化而變化。這可能是因為復(fù)配糊料有優(yōu)良的吸濕性，隨著蒸化時間增加，染料更多地溶解，向纖維滲透，從而使得印花K/S值顯著增加。

（3）固色劑用量的多少對固色時間的選擇沒有影響，同時也可知在活性染料二相法印花中，在過熱蒸汽條件下，適宜的固色時間是2min。
