耐靜水壓指標是防水透濕織物的重要指標之一。靜水壓指水通過織物時所遇到的阻力。在標準大氣壓條件下，織物承受持續上升的水壓，直到織物背面滲出水珠為止，此時，測得的水的壓力值即為靜水壓?？椢锬艹惺艿撵o水壓越大，防水性或抗滲漏性越好。

紡織品耐靜水壓性能隨著防水等特種整理紡織品市場需求的增長以及業界對該類產品技術指標要求的提高而越來越受到重視。美國軍用標準中防水產品的耐水壓最低要求為13．7 kPa(1 395 mm水柱)，日本自衛隊雨衣的耐水壓都在13．75 kPa(1 400 mm水柱)以上一 。近年來各出入境檢驗檢疫局接受的紡織品耐水壓檢測比以往有大幅度增長。特別歐洲客戶對紡織品耐水壓性能的要求普遍較高，一般最低要求在5．88 kPa以上，有的甚至要求在9．8 kPa以上。根據取樣測試結果，以5．88 kPa為標準，44％樣品不能達到要求；以9．8 kPa為標準，69％ 樣品不能達到要求，這直接影響了出口。

一、耐靜水壓單位

       表示靜水壓的單位有N／m 2、kPa和水柱高度m。換算關系為1m水柱高度等于9．82 kPa。

二、靜水壓試驗方法

       1、按測試的方法分類

       ①、實地測試。實地測試花費大，時間長，通常需半年左右的時間。實驗期間，定期測試防水透濕整理后織物的防水性，從而得知其耐用性。雖然此種方法周期長，花費多，但測試所得數據準確。

       ②、實驗室測試。與實地測試和模擬測試相比較，實驗室測試花費少，時間短，能夠得到相對結果，較為實用。對防水透濕整理后織物防水性的測試可分為三 類。第一類為靜水壓試驗，如國內的YC312型水壓儀、美國標準測試法ASTM D一751以及美國聯邦標準測試法FED—STD一191A 5512所用的牧林(Mullen)水壓測試儀。第二類是噴淋試驗，即從一定的高度和角度向待測織物連續滴水或噴水，可測定水從織物被淋側浸透到另一側所 需的時間，也可測定經過一定的時間后試樣吸收的水量或觀察試樣的水漬形態。國內的 ISO 4920防雨性能測試即采用此原理。

       ③、模擬測試。模擬測試必須有環境控制室。室中裝有人工雨塔，可把水從10 m高處以450L／m2 ·h 的流量如暴雨般泄向人體模型，直徑約為5 inln的水滴從頂部2 000個孔中噴出，其速度約為40 km／h，達空氣中最大雨滴速度的90％。通過調節，在大約2m2 的面積上可模仿程度不同的陣雨。在人體模型表面裝滿了傳感器，目的是測定最終水透過的時間和位置以及其他指標。這種測試手段較實地測試所需時間大為縮短，數天內便可完成，但花費較高。

       2、按加壓的形式分類

       ①、靜態法。在織物的一面維持一定的水壓，測定水從一面滲透到另一面所需的時間。

       ②、動態法。在織物的一面不斷增加水壓，測定直至織物另一面出現規定數量水滴時，織物所能承受的靜水壓。

       3、按能承受靜水壓值的大小分類

       ①、高壓測試方法。標準測試方法有FZ／T 01004 — 1991《涂層織物抗滲水性測定靜水壓試驗》中的高壓法；ISO 1420—1987~橡膠和塑料涂層織物抗滲水性測定靜水壓試驗》；JIS L一1092(紡織品抗水性靜水壓試驗B》；ASTM D751—95《涂層織物抗水性測定程序 A》；美國聯邦標準測試法FED—STD一191A 5512和 ASTM D3393((涂層織物防水性標準說明》等方法。

       ②、低壓測試方法。標準測試方法有中國國家標準 GB／74744—1997《紡織織物抗滲水性測定靜水壓試驗》；中國行業標準FZ／T01004—1991《涂層織物抗滲水性測定靜水壓試驗》中的低壓法；加拿大標準(CGSB)- 4．2No．26．3—1995《紡織織物抗滲水性測定靜水壓試驗》；國際標準ISO1420—1987《橡膠和塑料涂層織物抗滲水性測定靜水壓試驗》；日本工業標準JIS L一1092((紡織品抗水性靜水壓試驗A》；美國紡織化學家和染色家協會標準AATCC 127(紡織品抗水性靜水壓試驗》；美國標準測試法(或美國材料實驗協會標準)ASTM D751— 1995(涂層織物抗水性測定B》等方法。

三、靜水壓測試儀

       國內常用YG812型水壓儀測防水指標。按照GB 4744—1984標準，試樣以100 cm 2圓面積夾緊在儀器的夾頭上，用(20±2)℃ 的水或(27±2)℃ 的水，(65± 2)％相對濕度環境，在(980±50)Pa／min或(5 880± 295)Pa／min等速增加水壓的情況下，觀察試樣表面，當出現三處滲水水珠時表示試樣已透水。國外靜水壓測試儀一般按照能承受的靜水壓值的大小分為靜壓頭試驗儀和牧林水壓測試儀，它們能承受的最大壓力分別為99．9 kPa和1 103．0 kPa

1、國產YG(B)812D-20型數字式滲水性測試儀

       在做增壓、定壓計時、定壓定時、撓曲松弛實驗前，需按加水鍵自動加水(做滲水漏水法時可以省略)。在測試前需將下夾頭里加滿水后，夾好試樣，按一鍵，進入校正狀態清零。

       2、靜壓頭測試儀

       采用靜壓頭測試儀測量織物抗水性的儀器一般用 Model TEXTFEST FX3000。這種儀器是由美國 SCHMID有限公司按照ASTM D75 1—95《涂層織物標準測試方法靜態抗水性程序B上升水柱測試儀器》的要求制造的。測試儀的結構見圖2。

       測試時，從織物不同部位取三塊20．3 cm X 20．3 cm的試樣，試樣被夾持在倒口圓錐形夾持器測試頭，將織物的涂層或層壓面、由超細纖維織成的高密織物的耐久性拒水處理面正對儀器的水面。該儀器所施加的最大靜水壓為99．9 kPa。壓力以15．0 kPa／min穩步增加可以不會產生渦流。注意照明測試區域以便觀察水滴的出現。一旦試樣不接觸水的一面三處出現水珠時(試樣邊緣或距邊緣3 mm 的水珠不算)，記下壓力值作為實驗結果。結果以三個試樣的算術平均值表示。測試結束之后，使作用桿反轉降低溢流裝置，取出用過的樣品。

       靜壓力測試儀結構

產品推薦

        防水防油劑FUNCTEX（菲克斯）F-371是含氟丙烯酸樹脂聚合而成的防水防油劑，賦予各種織物如天然纖維、合成纖維和混紡織物優良的防水防油性，特別適合滌綸、棉織物和牛仔布的防水處理，不會影響織物面料的風格且加工手感柔軟。本品耐洗性好，防水防油效果持久，充分滿足特種工業服、帳篷、箱包等特殊防水防油領域的使用需求。本品不含APEO等禁用物質。

基本數據

       FUNCTEX（菲克斯）F-371是陽離子型碳氟化合物乳白色液體，標準ph值呈中性，有效成分含量≥30%，易溶于水，易與陽離子、非離子整理劑復配。具體復配物質需實際測試。

應用工藝

       ①、用水將防水防油劑FUNCTEX（菲克斯）F-371按1：2-3比例稀釋分散，調制成工作液(浸軋液)后，浸軋，預烘處理。

       ②、配制浸軋液（拼用樹脂及其它整理劑時）準備全部水量約一半的水，按照樹脂及其它整理劑生產廠家推薦的方法，添加拼用的樹脂及其它整理劑后充分攪拌。事先用等量水稀釋防水防油劑③、FUNCTEX（菲克斯）F-371后加入，最后加入剩余的水調節成全量，攪拌使用槽內溶液均勻分散。（注意避免劇烈攪拌）

        ④、防水防油劑FUNCTEX（菲克斯）F-371工作液穩定，浸軋時幾乎不會出現樹脂膠結粘軋棍問題。如果在浸軋液中加入異丙醇（1-3%）或穩定劑S(0.02-0.03%)可以進一步提高浸軋液中的穩定性，防止樹脂膠結。

        浸軋：40-80%（視織物而定）

        烘干：190℃×1-2分鐘（視織物而定）

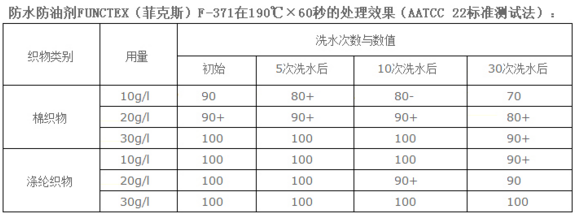

測試后數據

四、實驗視頻測試
